實驗室設計裝修方案
我們青島華芯達實驗室設計規劃平面圖在交付客戶前,必須經過授權人員審核,經審批的平面規劃圖交予業主方簽字蓋章確認之后,方能開始實驗室設計的重頭戲——施工圖紙的設計。實驗室設計施工圖包含但不限于以下內容:

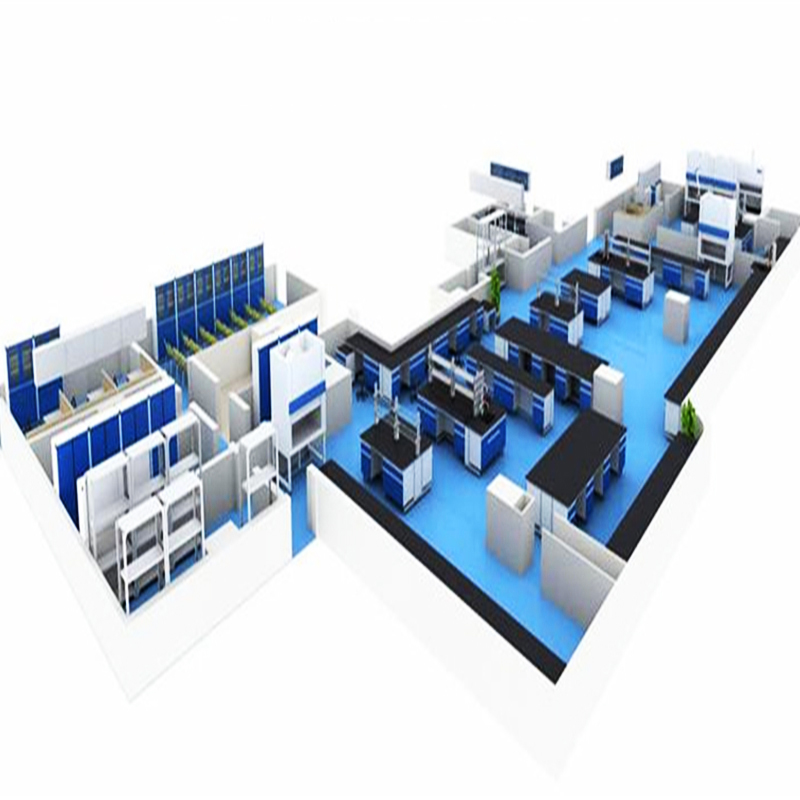

①實驗室工藝平面布局圖
②實驗室裝飾裝修設計圖
③實驗室給排水設計圖
④實驗室暖通設計圖(排風、尾氣處理、潔凈空調)
⑤實驗室集中供氣設計圖
⑥實驗室污水系統設計圖
⑦實驗室電氣設計圖
對于實驗室設計圖紙的內容,也有一般要求,包括但不限于以下內容,出圖幅面依據圖紙大小采用(A3、A2、A1………)
1)封面
2)圖紙目錄及說明
3)工程設計與施工說明
4)實驗室原始平面測量圖(含現有墻體、樓層高度、樓層凈高、現有水/電/氣/暖標注)
5)各專業分類設計施工圖
6)立面圖
7)節點及大樣圖
